车体构造：

主要由原装底盘（全国联保）、发动机（全国联保）、油泵、取力器、举升油缸、翻转油缸、罐体总成、液控系统、电控操作系统、等部件组成。

工作原理:

泥浆运输车的发动机、底盘及驾驶室的构造和一般载重汽车相同。罐体液压举升机构由油箱、液压泵、分配阀、举升液压缸、控制阀和油管等组成。发动机通过变速器、取力装置驱动液压泵，高压油经分配阀、油管进入举升液压缸，推动活塞杆使罐体举升。通过操纵系统控制活塞杆运动，可使罐体停止在任何需要的倾斜位置上。罐体利用自身重力和液压控制复位。

车型详解：

1、罐体为方圆形罐，有效容积26立方，罐体采用304不锈钢制作，罐体5mm封头为6mm，采用多节油缸前顶举升；

2、罐体顶部设有3个进料口，并设置密封圈，防止进料口关闭后臭气或污泥溢出；

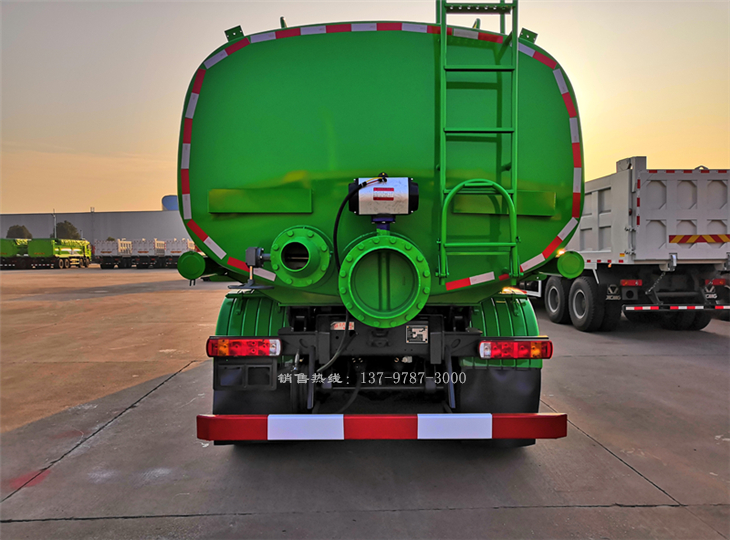

3、罐体尾部整体液压开启，设置有密封圈，并加装手动锁销，确保污泥滴水不漏；

4、控制系列分为电控和手控两套系统，方便用户操作，其中手动系统为多路阀操作，控制装、卸料操作，驾驶室内为电控系统，并且设置有互锁功能，可有效防止误操作；

5、爬梯和罐体上部平台采用防滑材料，确保安全、防滑。

车辆用途：

泥浆运输车主要用于装运建筑工队打桩后泥浆、液态污物、污泥，淤泥的装运。

车辆型号

车辆名称

罐式泥浆运输车

整备质量

14960kg

车辆外形尺寸

10350×2500×3550

底盘型号

CQ3316HTVG39-486

底盘品牌

上汽红岩

驱动型式

8×4

轴距

1800＋4600+1400

发动机型号

F2CCE611A*L（320马力）

发动机品牌

科索发动机

变速箱型号

陕西法士特

档位

12档

后桥型号

16T轮边减速后桥

轮胎

12.00R20

罐体有效容积

26m3

罐体尺寸

7200×2500×1700

运输介质

液态污物

介质密度

1.2 g/cm3

罐体形状

方圆形

气控蝶阀尺寸

DN350

罐体材质

304不锈钢/碳钢

罐体厚度

罐体5mm，封头6mm

厢体最大举升角度

≦4 7°

后密封圈材质

橡胶4162
