车型简介

    污泥运输车是一种全密封型的厢式污泥收集,运输的专业车辆,该车型为碳钢箱体,箱体容量大,密封性好,使用寿命长。在整个运输过程中杜绝了污泥‘滴’撒‘漏’等现象对市容造成影响,有效制止了污水处理过后的垃圾在运输过程中对环境的2次污染。

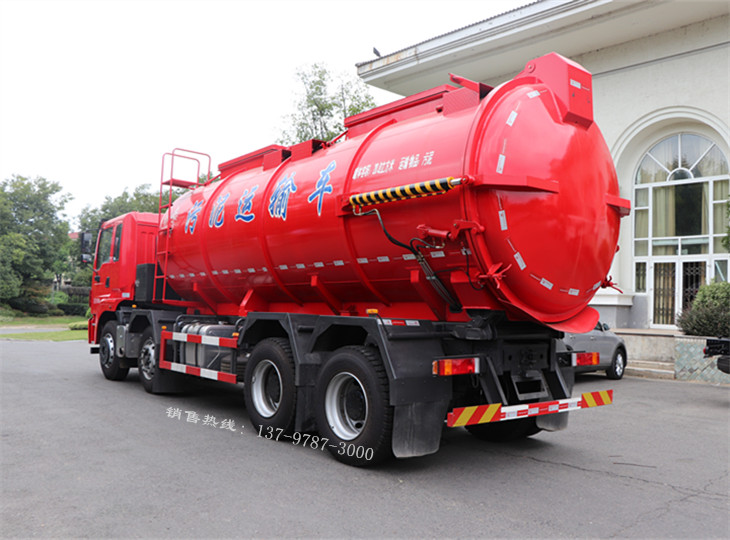

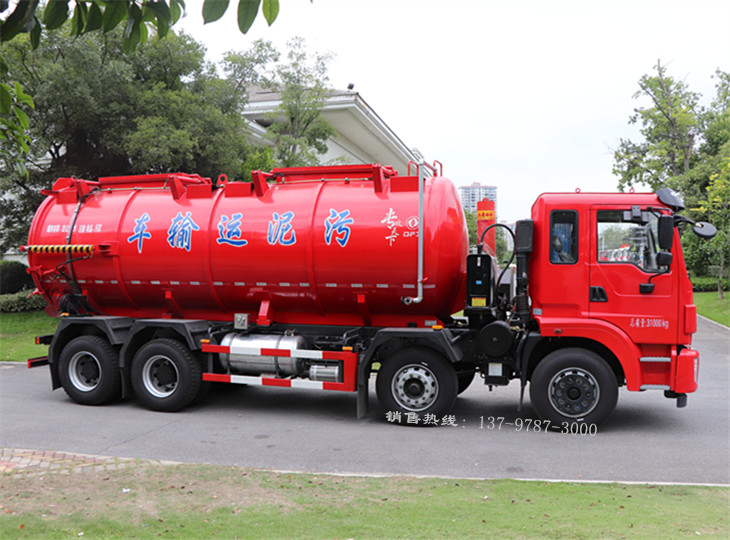

全方位高清图展示



车体构造:


主要由原装底盘(全国联保)、发动机(全国联保)、油泵、取力器、举升油缸、翻转油缸、罐体总成、液控系统、电控操作系统、等部件组成。


工作原理:


污泥运输车的发动机、底盘及驾驶室的构造和一般载重汽车相同。罐体液压举升机构由油箱、液压泵、分配阀、举升液压缸、控制阀和油管等组成。发动机通过变速器、取力装置驱动液压泵,高压油经分配阀、油管进入举升液压缸,推动活塞杆使罐体举升。通过操纵系统控制活塞杆运动,可使车厢停止在任何需要的倾斜位置上。罐体利用自身重力和液压控制复位。


车型详解:


1、罐体为圆形罐,有效容积20立方,罐体采用304不锈钢制作,罐体5mm封头为6mm,采用多节油缸前顶举升;

2、罐体顶部设有两个进料口,并设置密封圈,防止进料口关闭后臭气或污泥溢出,进料口为液压控制,左右平移式罐盖,尺寸为1600X800 mm

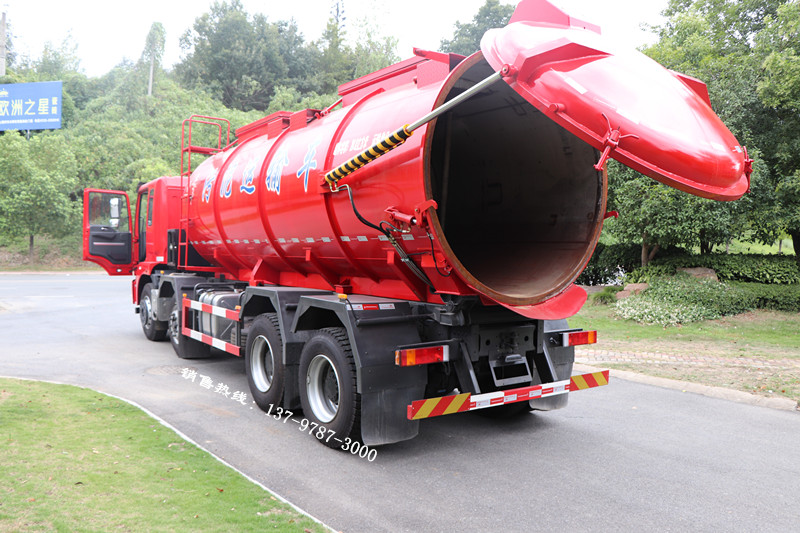

3、罐体尾部整体液压开启,设置有密封圈,并加装手动锁销,确保污泥滴水不漏;

4、控制系列分为电控和手控两套系统,方便用户操作,其中手动系统为多路阀操作,控制装、卸料操作,驾驶室内为电控系统,并且设置有互锁功能,可有效防止误操作;

5、爬梯和罐体上部平台采用防滑材料,确保安全、防滑。


车辆用途:

该款车型是针对国内的水务集团、污水处理、排水管理处、河道清理等开发的一款全新的节能环保型运输车,主要用于污泥的收集及转运。

车辆型号

东风20方污泥运输车

车辆名称

罐式污泥运输车

整备质量

14900kg

车辆外形尺寸

10000×2530×3600mm

底盘型号

EQ1310GSZ5DJ1

底盘品牌

东风

驱动型式

8×4

轴距

1950+3600+1350mm

发动机型号

YC6L310-50 310马力

发动机品牌

玉柴

变速箱型号

陕西法斯特

档位

10

后桥型号

457

轮胎

295真空胎

罐体有效容积

20 m322吨)

罐体尺寸

6020×2250mm

运输介质

固态污泥

介质密度

1.0 g/cm3

罐体形状

圆形

进料口尺寸

1600*800mm*2

罐体材质

304不锈钢/碳钢

罐体厚度

罐体4mm,封头5mm

厢体最大举升角度

4 7°

后密封圈材质

橡胶4162
